在線氨氮傳感器
一、在線氨氮傳感器應用環境說明
WX-S5氨氮傳感器用于環境水質內氨氮濃度，能夠滿足大多數工業環境應用對于氨氮的測量要求。信號輸出：RS485(MODBUS)
電極為復合電極，由聚氯乙烯和離子活性物質制成的工作電極和參比電極構成。內部信號隔離技術，抗干擾性強。
具有測量快速、精確，操作簡易等特點。
二、技術性能和規格
1.技術參數
測量原理 | 離子選擇電極法 |
信號方式 | RS485（MODBUS-RTU） |
測量分辨率 | 1-100mg/l |
測量精度 | ±1mg |
外殼材質 | ABS |
電纜長度 | 標配 5 米 |
供電電壓 | 12-24VDC（0.4W@12V） |
校準方式 | 單點校準 |
測量環境 | 溫度 0~50℃（不結冰） |
防水等級 | IP68 |
安裝方式 | 浸入式安裝，NPT3/4 螺紋 |

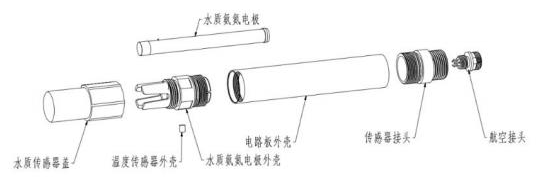

2.尺寸圖
三、安裝和電氣連接

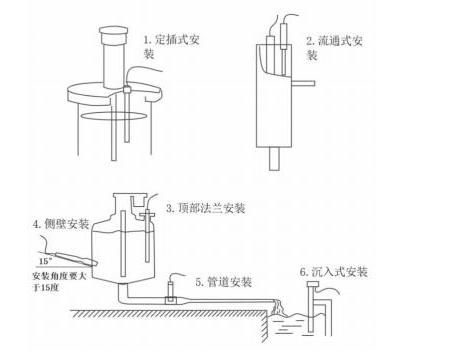

1.安裝
2.電氣安裝
線纜為4芯屏蔽線，線序定義：紅色-電源線（12~24VDC）
藍色-地線（GND）
黃色-485A
生產批次不同，線纜顏色略有差異，具體參照線纜絲印。通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
四、維護和養護
1.使用和維護
為了得到最穩定的結果，建議測量之前要先把離子選擇電極浸泡在標準溶液(一般是100ppm)中做10-15分鐘預處理直到讀數穩定。
為了得到高精度的結果，建議重復這幾個步驟:從標準溶液中取出電極，清洗，吸干，再浸入標準溶液中(浸泡至少2分鐘從而得到穩定讀數)，以保證電極得到適當?shù)臐櫹匆约邦A(yù)處理。
當電極是首次使用或者經過長期保存后再使用的時候，需要在標準溶液中浸泡一夜甚至48h才可以得到穩定的讀數。做完預處理后，用去離子水噴洗電極，小心地用吸水紙吸干，而不是擦干。
傳感器不使用時豎直放置，切勿長時間水平放置。
